- 六边形架构（Hexagonal Architecture，也称端口与适配器架构），由Alistair Cockburn提出，Steve Freeman和Nat Pryce在他们的著作《Growing Object Oriented Software》中采用和推广；
- 洋葱架构（Onion Architecture），由Jeffrey Palermo提出；
- “尖叫架构”（Screaming Architecture），来自我去年写的一篇博客；
- DCI架构，由James Coplien和Trygve Reenskaug提出；
- BCE架构，由Ivar Jacobson在其著作《面向对象软件工程：以用例驱动的方法》中提出。
虽然这些架构在细节上各有不同，但它们非常相似。它们的共同目标是实现关注点分离，都是通过将软件划分为多个层次来实现的。每个架构至少包含一层业务规则层和一层接口层。
这些架构设计出来的系统具有以下特性：
- 独立于框架。架构不依赖于某个功能繁多的库或框架，这使得你可以将框架作为工具使用，而不是被迫将系统限制在框架的局限之中。
- 可测试性强。业务规则可以在没有UI、数据库、Web服务器或任何外部元素的情况下进行测试。
- 独立于UI。UI可以轻松更换，而不影响系统的其他部分。例如，可以用控制台UI替换Web UI，而无需改动业务规则。
- 独立于数据库。可以随意替换Oracle、SQL Server、Mongo、BigTable、CouchDB等数据库，业务规则不受数据库的限制。
- 独立于任何外部机构。业务规则本身对外部世界毫不知情。

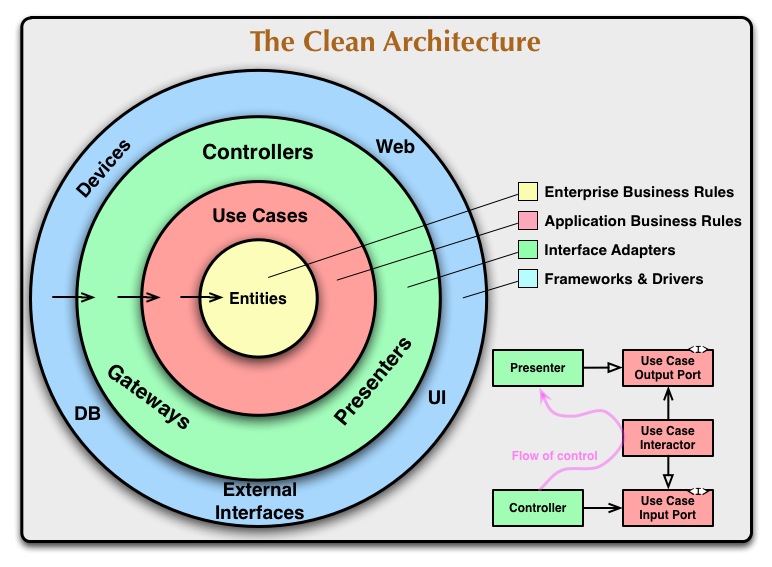

本文开头的图示试图将上述所有架构整合成一个可操作的统一理念。
依赖规则（The Dependency Rule）
同心圆表示软件的不同区域。一般来说，越往内层，软件的抽象层级越高；外层是机制层，内层是策略层。
使该架构得以运作的核心规则是“依赖规则”：源码依赖只能指向内层。内层代码绝不能知道外层的任何东西，尤其不能引用外层声明的任何名称（函数、类、变量或其他命名的软件实体）。
同样，外层使用的数据格式不应被内层使用，尤其是那些由外层框架生成的数据格式。我们不希望外层的任何东西影响内层。
实体（Entities）
实体封装企业范围内的业务规则。实体可以是带有方法的对象，也可以是一组数据结构和函数，只要这些实体能被企业中的多个应用程序使用即可。
如果你没有企业背景，只是写一个单独的应用，那么这些实体就是应用的业务对象。它们封装最通用、最高层次的规则，最不容易因外部变化而变化。例如页面导航或安全性变动，不应影响实体层。
用例（Use Cases）
这一层的软件包含应用特定的业务规则，封装并实现系统的所有用例。用例负责协调数据在实体之间的流动，并指挥实体利用企业级业务规则完成用例目标。
预期这一层的变动不会影响实体层，也不会因数据库、UI或任何常用框架的变化而受影响。此层与这些外部因素隔离。
然而，应用操作的变更会影响用例层的代码。如果用例细节发生变化，这层代码必然需要相应调整。
接口适配器（Interface Adapters）
这一层是一组适配器，将数据从用例和实体最方便的格式转换为外部机构（如数据库或Web）最方便的格式。
例如，MVC架构中的控制器、视图和展示器都属于这一层。模型通常是控制器传递给用例，再由用例传给展示器和视图的数据结构。
同样，数据从实体和用例的格式转换为数据库所用的格式（如SQL）也在这里完成。内层代码绝不应知道数据库细节，所有SQL代码应限制在此层中与数据库相关的部分。
此外，任何将外部服务数据转换为内部用例和实体格式的适配器也在此层。
框架与驱动（Frameworks and Drivers）
最外层通常由数据库、Web框架等工具和框架组成。通常你只需在这一层写少量“胶水代码”，用于与内层通信。
这一层是所有具体细节所在。Web、数据库都是细节，我们将它们放在外层，以减少对系统核心的影响。
只有四层吗？
不一定，这些同心圆只是示意图。你可能需要比这更多的层。没有规定必须只有这四层。
但“依赖规则”始终适用：源码依赖永远指向内层。向内层越深，抽象层级越高。最外层是低层次的具体细节，最内层是最通用的高层策略。
跨越边界
图右下角展示了如何跨越层级边界。控制器和展示器与用例层通信，控制流从控制器开始，通过用例，最终执行展示器。
注意源码依赖方向，始终指向内层。
这看似矛盾，我们通常利用依赖倒置原则解决。在Java等语言中，通过接口和继承关系，使源码依赖方向与控制流方向相反，从而满足依赖规则。
例如，用例需要调用展示器，但不能直接调用（否则违反依赖规则）。解决方式是用例调用内层接口（用例输出端口），由外层的展示器实现该接口。
所有层级边界的跨越都采用类似技术，利用动态多态实现依赖方向与控制流方向的反向，从而无论控制流如何，都能遵守依赖规则。
通过边界传递的数据
通常跨层传递的是简单数据结构。可以是基本结构体、简单的数据传输对象（DTO），也可以是函数参数，或者封装在哈希表、对象中。
关键是传递的结构必须是孤立且简单的，不能传递实体或数据库行对象，避免违反依赖规则。
例如，许多数据库框架返回方便的查询结果格式（如行结构RowStructure），我们不应将其传递到内层，否则内层代码就会依赖外层，实现依赖规则被破坏。
跨层传递的数据应始终采用对内层最方便的形式。
结语
遵守这些简单规则并不难，却能为你今后的开发省去大量麻烦。通过分层设计，遵守依赖规则，你将构建一个天生可测试的系统，带来诸多好处。
当系统的外部部分（如数据库或Web框架）过时时，你可以轻松替换它们，几乎不影响系统其他部分。
